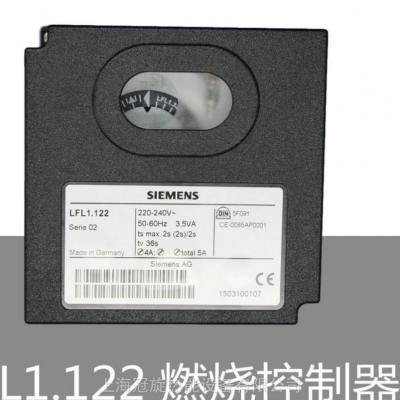

冠旋出售百得0号柴油燃气燃烧器用德国燃烧控制器配件LFL1.122

控制和监控间歇运转的多段或连续比例调节的大中型燃气，燃油或双燃料强制通风式燃烧器。

控制具有膨胀式火焰和可遮断的点火燃烧器。

带有风门位置检测。

LFL1.638适用于大容量的自然通风式燃烧器。

LFL1.148——大中容量单段或双段大气式间歇

运行燃烧控制器。

使用特征：

LFL1…燃烧器控制装置专为强制吹风燃烧器控制和监测设计可用于直接点火或带点火燃烧器的中高等功率燃烧器燃油燃气通用而且可以应用于固定预热空气燃烧器WLE根据DIN 4794标准 01系列和02系列的区别在于带点火燃气阀的点火燃烧器安全时间不同大功率的大气式燃烧的控制器 LFL1.638如果燃烧器需要连续运行控制, 请参考LGK 16…技术资料

安装注意事项：

安装注意事项： 1.控制器单元和其
他电缆必须与高压点火电缆分开安装。

2.不要混淆相线和中线。

3.安装开关、保险丝、接地等等，都要遵守当地的规则。

4.必须确认不超过接线柱所能允

的输出端子。

6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。

7.用一个公制螺和放松垫圈保护底盘下的接地套管。

8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。

9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图743 14所列，必须连接到中性导线上。

10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。

特性功能：

1.该装置允许燃烧器带或不带后吹扫。

2.风机电机电流小于4A启动电流20A可以直接连接。

3.单独的控制输出风门执行器的开关和 小。

4.监测风门控制确保前吹扫期间有额定
的风量检查启动位置关闭或 小低负荷位置,开始时开和前吹扫时间结束后 小位置在执行器未驱动风门到达预定位置时燃烧器启动程序将中止。

5.启动前风压监测前吹扫直至控制关停阶段的风压监测功能测试。

6.单独的点火燃料阀控制输出 在第2安全时间结束后切断。

7.2个燃料释放控制输出必要时有第3段控制输出或负荷控制
